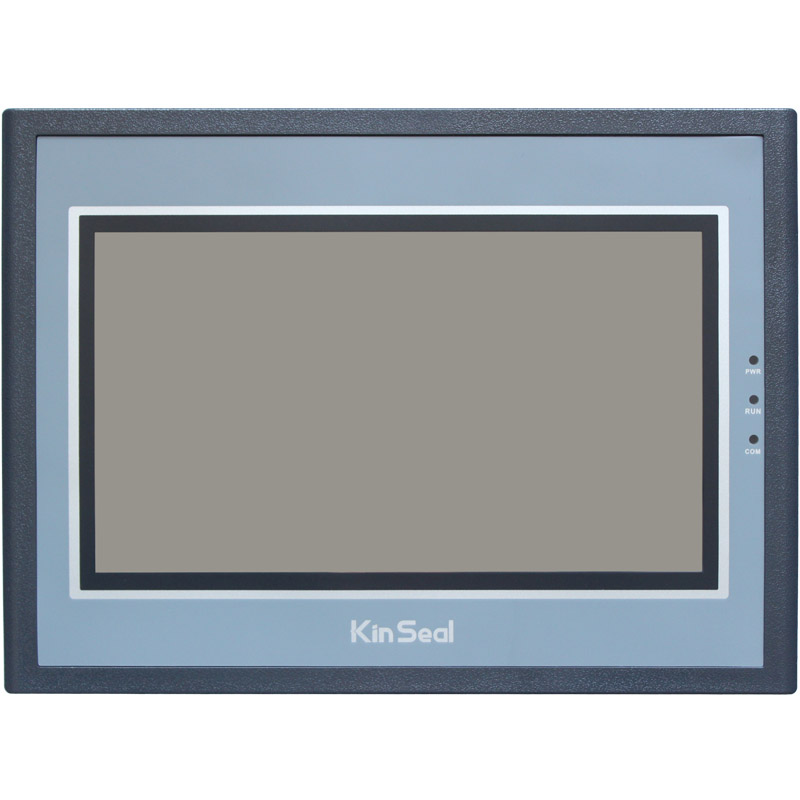

7寸人机界面

2021-09-14 11:45:33

产品型号: AMZ070W1RAG/AMZ070W1RAGD/AMZ070W1RAGE

通讯方式:COM1:RS232

RS485

RS232三选一 COM2:RS232

RS485可选



  • 产品概述



一、采购信息


产品型号

规格说明

AMZ070W1RAG

AMZ系列,10.1寸裸屏,单串口,RS232通讯AMZ系列,7寸,10-30V,单串口

RS232/RS485/RS422,128Mbyte SPI Nand,电阻触摸

AMZ070W1RAGD

AMZ系列,10.1寸裸屏,单串口RS485通讯AMZ系列,7寸,10-30V,串口1:

RS232/RS485/RS422,串口2:RS485,128Mbyte SPI Nand,电阻触摸

AMZ070W1RAGE

AMZ系列,7寸,10-30V,串口1:RS232/RS485/RS422,串口2:RS232,

128Mbyte SPI Nand,电阻触摸


二、产品规格

   供电: 宽幅输入 DC10-30V;

  背光调节:支持;

  触摸:支持4线电阻式触摸屏;

  液晶屏分辨率:800X480;

  USB1:Micro USB,下载口;

  USB2:TYPE-A型,U盘口;

  液晶屏: 普通视角,600cd/m2;

  COM1通讯:RS422;RS232;RS485通讯(三选一);

  COM2通讯:RS232;RS485通讯(可选);

  存储:128Mbyte SPI NAND FLASH;

  电源:防反接,区分电源正负极;带过压保护,电压超过33V,自动保护;

  RTC时钟:支持;

  掉电数据保存:支持;

     下载:SD卡下载;USB下载;U盘下载。

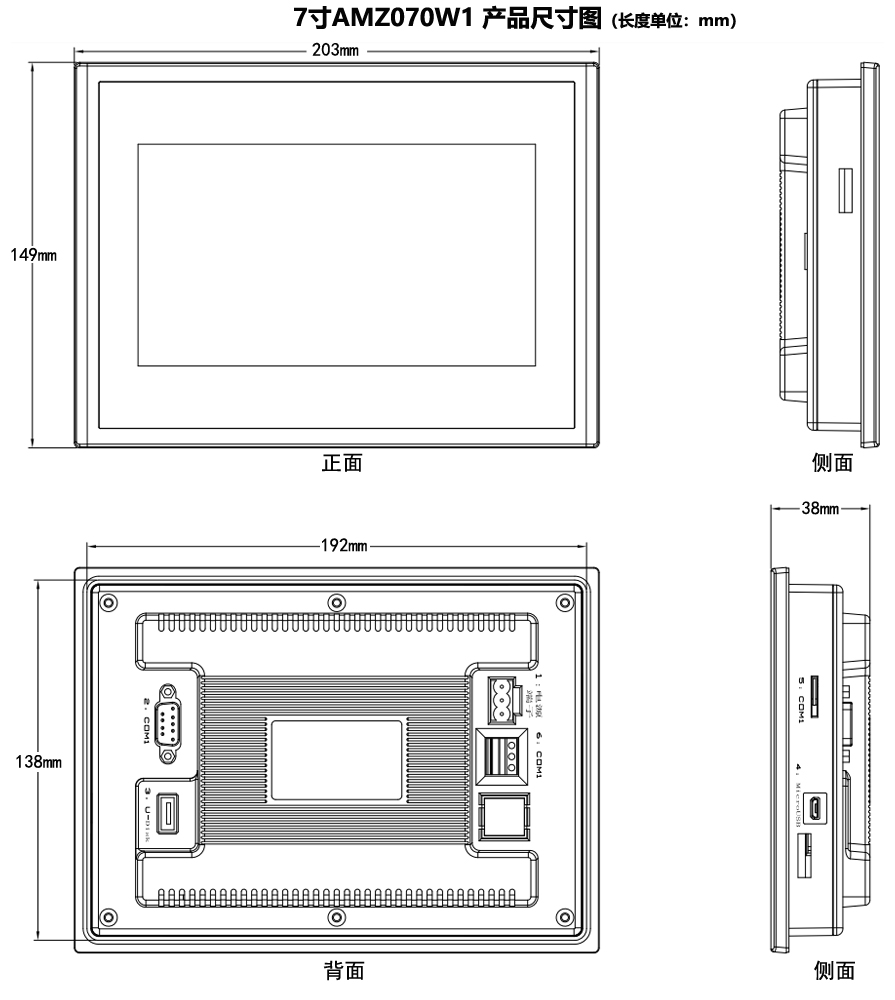

三、产品尺寸


显示尺寸

产品型号

整机尺寸

显示屏可视区域

开孔尺寸

最大厚度

7英寸

AMZ070W1RAG

AMZ070W1RAGD

AMZ070W1RAGE

203*149mm

154.1*85.9mm

192*138mm

38mm






四、产品参数

产品规格

硬件性能

型号

AMZ070W1RAG//AMZ070W1RAGD//AMZ070W1RAGE

显示屏

7" TFT LCD

分辨率(Px)

800X480

色彩

26万

亮度

600 cd/m2

背光

LED

LED寿命

2万小时

触摸屏

4线式工业电阻触摸屏(表面硬度4H),支持电容式触摸屏

CPU

32-bit 600MHz主频 ARM9内置32MB DDR内存

存储器

128Mbyte SPI NAND FLASH

RTC

实时时钟内置

以太网

掉电数据保存

支持

USB端口

1个USB2.0 Device端口,1个USB2.0 HOST端口

程序下载方式

USB,U盘,SD卡下载

U盘

支持

通讯端口

COM1:RS232,RS485,RS232三选一

COM2:RS232,RS485可选

电气规格

额定功率

3.5W

额定电压

DC 10-30V

电源保护

具备+/-2KV雷击浪涌保护能力

允许失电

<5ms

CE&ROHS

符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-2KV,群脉冲+/-4KV;静电接触放电+/-8KV;静电空气放电+/-15KV.

环境规格

工作温度

-20℃~50℃

存储温度

-40℃~70℃

环境湿度

10~90%RH(无冷凝)

抗震性

10-25Hz(X、Y、Z方向,2g/30分钟)

冷却方式

自然风冷

其他参数

有效显示区

154.1mmX85.9mm

开孔尺寸

192mmX138mm

外形尺寸

203mmX149mm

整机净重

400g



五、端口定义

端口定义

端口位置

说明

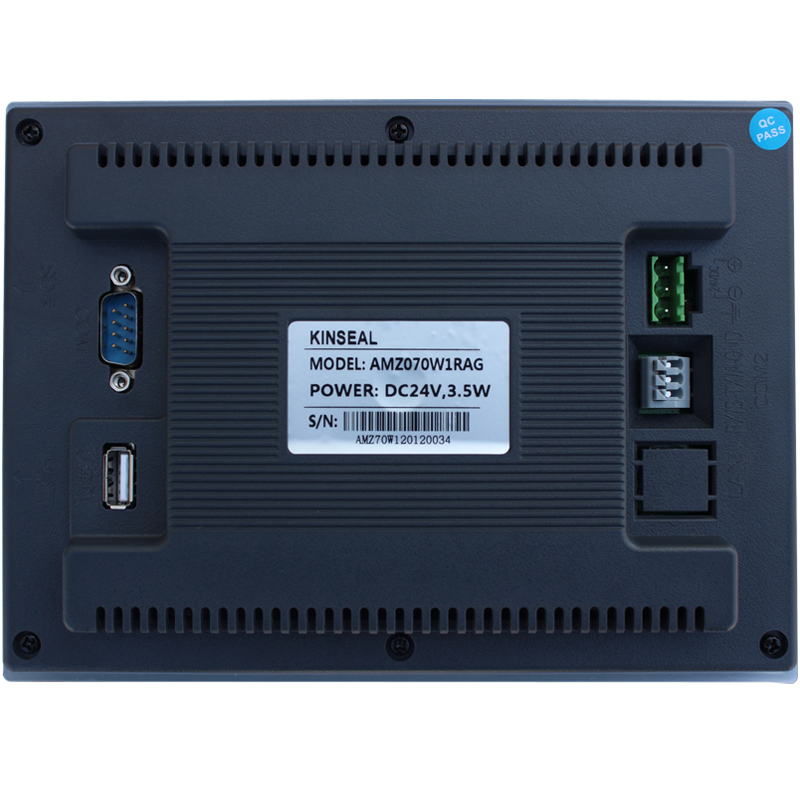

电源接口



COM1通讯D-SUB9接口



USB A型 U盘口



Micro USB下载口



SD卡接口



COM2通讯接口


电源接口——①

Pin

定义

说明

1

24V

电源正极输入,DC10-30V

2

GND

电源负极输入

3

PE

大地



COM1 D-SUB9接口——②

Pin

定义

说明

1

N.C.


2

RXD

RS232接收,接控制器RS232的发送端

3

TXD

RS232发送,接控制器RS232的接收端

4

N.C.


5

GND

RS232/RS422/RS485 地

6

RX-

RS422  接收-,接控制器RS422的TX-

7

RX+

RS422 接收+,接控制器RS422的TX+

8

TX-

RS485 B-;RS422发送-,接控制器RS422发送-

9

TX+

RS485A+; RS422发送+,接控制器RS422发送+



COM2通讯接口-⑥

Pin

定义

说明

1

RX/B

RS485 B-;RS232接收,接控制器RS232发送;

2

TX/A

RS485+;RS232发送,接控制器RS232接收;

3

GND

RS232或RS485 GND
